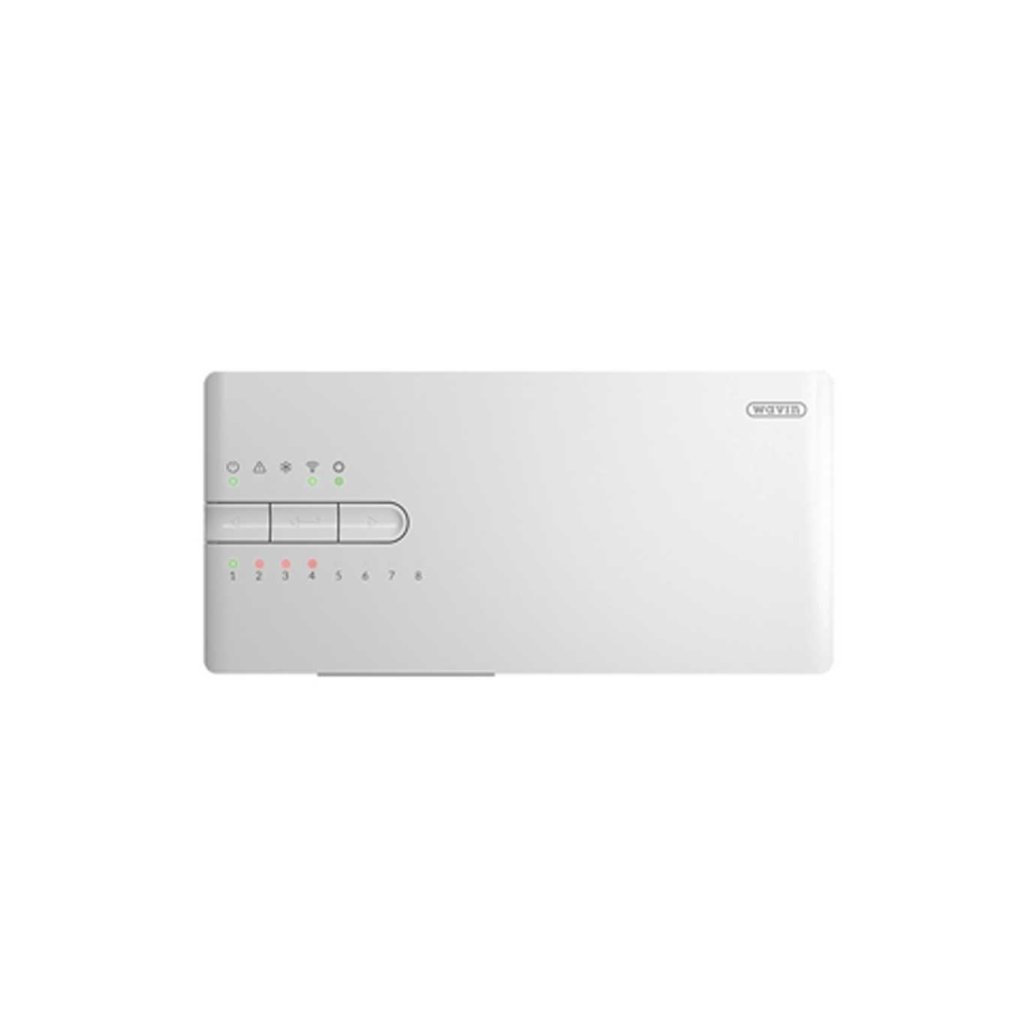

Sentio Riadiaca jednotka 8 zon CCU (16 servo) s káblom

Kód: 4063797
Akcia
Neohodnotené
€351,60 / ks €293 bez DPH
Objednané

Sentio Riadiaca jednotka 8 zón CCU (16 servo) s káblom.

Detailné informácie

95% sortimentu skladom
95% sortimentu skladom
U nás sa nečaká. Väčšinu tovaru odosielame do 24 h.
Doprava zadarmo od 300 €
Doprava zadarmo od 300€
Objednajte nad 300 € s DPH a tovar vám doručíme.
Poradenstvo pri výbere
Poradenstvo pri výbere
Pomôžeme vám vybrať presne to, čo potrebujete.

Podrobný popis

Sentio centrálna riadiaca jednotka CCU-208 na reguláciu vykurovania alebo chladenia je srdcom systému Sentio.



CCU-208 má v základe:

- 8 okruhov - zón (k jednému okruhu možno pripojiť až 2 termoelektrické pohony)

- môže ovládať až 16 termoelektrických káblových pohonov (obmedzenie záťaže zdroja) + 16 bezdrôtových pohonov

- možno pripojiť až 24 káblových alebo bezdrôtových termostatov alebo snímačov teploty

- 5 teplotných vstupov

- 2 výstupy/vstupy (spínací kontakt) - používa sa ako logický vstup, reaguje na pripojenie zeme

- 2 beznapäťové relé (230 V) pre kotol, tepelné čerpadlo

- 2 relé 230 V na ovládanie čerpadla



Možný rozsah centrálnej riadiacej jednotky CCU-208 možno rozšíriť pomocou rozširujúcich jednotiek:



EU-208 -A - rozšírenie centrálnej riadiacej jednotky o ďalších 8 okruhov, max. 8 termoelektrických akčných členov (výstupov) a na každú zónu možno pripojiť len 1.

EU-206-VFR - rozšírenie centrálnej riadiacej jednotky o 6 beznapäťových relé (2x 24 V a 4x 230 V) napríklad na ovládanie čerpadiel.

Na jednoduché nastavenie a uvedenie systému Sentio do prevádzky odporúčame použiť dotykový displej LCD-200. Ovládanie systému Sentio je možné aj pomocou prepojovacieho kábla cez počítač alebo prostredníctvom mobilnej aplikácie.



Jednotka CCU-208 sa môže používať maximálne:

2ks lcd displeja LCD-200

1ks externý teplomer ET-210 alebo ET-250

2ks rozširujúcich jednotiek EU-208 alebo EU-206-VFR

16ks drôtových termoelektrických pohonov



Návody na použitie

https://www.wavin.com/cs-cz/reseni/vnitrni-klima/zonova-regulace-sentio



Wavin-Prirucka-Sentio-System-pre-kurenie-a-chladenie



Technická špecifikácia

mechanická odolnosť

IK 07 (EN 50102)

Napájanie

195 – 250 V AC, typicky 230 V AC

Výstupy

RS485 (ROXi BUS) svorka + RJ45 24 V DC / 1,5 A (prúd vo všetkých zberniciach)* Ventil (S1, S3, S2, S4) 24 V DC / 100 mA (prúdové výstupy = 3bodový režim)* Ventil (S1, S3) 0–10 V DC / 2 mA (analogové výstupy)* Výstupy pre pohony 1–8 24 V DC / 170 mA max., 85 mA typicky* Výstupy GPO 1,2 5–24 V DC / 100 mA otevorený odtok, ochrana pred skratom* Relay VFR 230 V AC / 1 A max.* Relé ITC Čerpadla 1 A max., 230 V AC z napájania

Krytie

IP31

Komunikačné pásmo

868,5 MHz

Rozmery

230×110×54mm

Splňuje

EN 62311:2008 (2004/40/EC), ETSI EN 300 220-2 V3.1.1.2017, EN 60730-1:2011, EN 60730-2-9:2011, EN 55032:2015 / Cor. 1:2018, EN 55024:2010 / A1:2015, EN 50581:2012, Direktiva 2014/53/EU, Direktiva 2014/35/EU, Direktiva 2014/30/ EU, Direktiva 2011/65/EU, Direktiva 2009/125/EU, (EU) No 813/2013, (EU) No 81172013

Komunikačný dosah

Až 500m (priama viditeľnosť)

Záložná batéria

CR2032

Prevádzková teplota

T40 (0–40 ˚C) interiérová všeobecne, bez kondenzácie

Poistka

T1.6A / 250 V veľkosť 5×20mm

Dodatočné parametre

Kategória: Regulácia WAVIN SENTIO pre kúrenie a chladenie
Hmotnosť: 1.04 kg
